2、智能型开关的用途及型号含义

   QJZ智能型磁力启动器主要用于采掘工作面较大功率的设备控制，如：采煤机、转载机、皮带输送机、乳化泵等大功率的电动机控制。

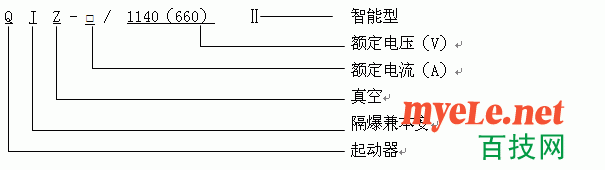

         它的型号含义如下图：


        常见的QJZ系列开关有：QJZ-200、QJZ-315、QJZ-400 等，他们的区别主要是额定电流不同，即所用的真空接触器、隔离开关、电流互感器等在参数上有些变化，但其原理都是一样的，所以我们把这一个系类的开关放在一起讲解就可以了。

       还用就是，不同厂家的开关，在外形、部分元件、以及工作原理上可能稍微有些变化，不过你只要把这篇教程看透彻了，再去分析其他厂家的开关，也就不是什么难事了。

       我们以淮南万泰的QJZ—315开关为例，来进行我们的教程。

      先来看看这个开关的外部结构：

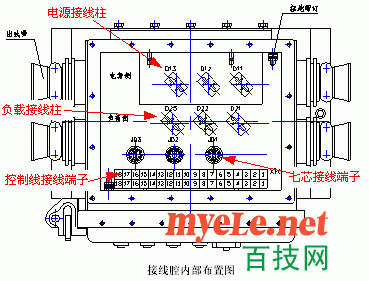

1、上接线腔

         上接线腔内的主要元件就是接线柱，是为了开关电源、负载以及控制线的接线方便而设置的。

（1）电源及负载引线通过喇叭口接到接线腔的电源与负载接线柱上。
（2）控制线接线端子用于开关远程控制、集控、联控以及为了实现其他功能而需要外部接线而设置的接线端子。外部进入开关的控制线，都接到这个端子排上。
（3）七芯接线端子，是用于将“开关内部的控制线”连接到开关接线腔的“控制线端子排”。因为开关的本体腔与接线腔是分开的，中间有铁板隔离，在隔离铁板上钻有空，七芯端子安装在这个空上，一端与本体上的控制线连接，另一端连接到“控制线端子排"上。这个连线在开关出厂时已经连接完毕。

2、隔离开关

隔离开关用于断开开关的电源，保证在开关检修的时候，不使开关带电。断开隔离开关之后，在开关的本体腔内，除了隔离开关的电源侧外，其余的元件都不带电。

3、闭锁用停止按钮

在这个开关上有两个停止按钮，一个是用于开关正常的停止，还有一个就是这个闭锁用停止按钮了。它的作用是实现闭锁功能，即在接触器吸合的状态下，不能够分闸隔离开关。在你搬动隔离开关的时候，必须将这个停止按钮按下去，你才能转动隔离开关，否则你是转不动的。这是开关”五防“之一，防止带负荷分合隔离开关。

4、机械闭锁

机械闭锁的功能是防止带电打开开关的前门盖。这也是开关”五防“之一。它的实现原理是，当你要想打开前门时，必须将闭锁螺栓旋进隔离开关的缺口内，而要想将闭锁螺栓旋进隔离开关的缺口内，隔离开关就必须是在停止位置。从而防止了带电打开前门。

5、前门把手

在将闭锁旋进隔离开关缺口之后，这是将前门把手向上抬起，开关的前门就会跟着向上移动，然后再转动开关门，就可以将门打开。

6、保护器设置按钮

保护器所有参数的设置，都通过这几个按钮进行。他就像计算机的键盘，是保护器的输入装置。
