4、 保护器插件的功能

介绍完照明综保的主回路和控制回路，现在来说说综合保护器插件的功能。


上面这张图是照明综保指示灯的示意图。通过了解这几个指示灯的含义，我们就知道综保插件都有哪些保护功能。
绝缘：电缆绝缘危险指示，当电缆的绝缘低于10KΩ时，保护器动作，指示灯亮。
漏电：当负载对地绝缘低于3KΩ时，保护器动作，指示灯亮。
运行：当一切正常，照明综保启动之后，运行灯亮。
照明：当照明负载发生短路时，保护器动作，此灯亮。
信号：当线号负载发生短路时，保护器动作，此灯亮。

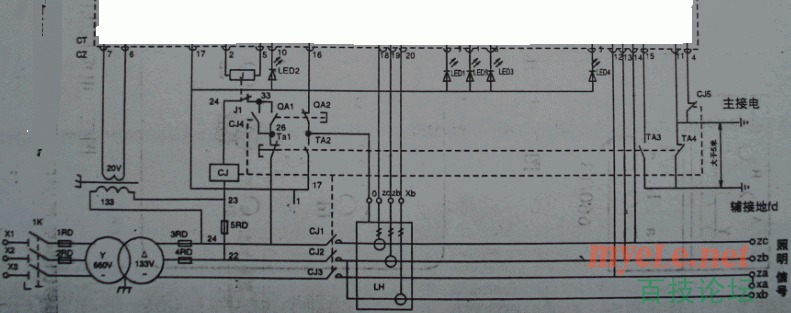

这些就是保护插件的功能。它实现的这些功能的原理如下：（点击图片可放大）


133变20V的变压器经过插件的6、7脚，为保护插件提供工作电源。
2、5脚是为保护插件执行继电器J的线圈提供电源的。当有漏电、短路等故障时，保护插件通过2、5脚使直流继电器J吸合，从而切断主交流接触器CJ的控制回路，使主交流接触器释放。
9脚接指示灯LED1
10脚接指示灯LED2
8脚接指示灯LED3
3脚接指示灯LED4
1脚接指示灯LED5
17脚、指示灯的公共端
这些都是为指示灯提供电源的，发生故障时，相应的指示灯有电、发光。

短路保护：18、19脚接照明回路的电流互感器。20脚接信号回路的电流互感器。电流互感器LH的0、Zc、Zb、Xb四个端子通过保护插件的16、18、19、20四脚将主回路中的大电流变换成小的电流信号输入的保护插件。保护插件将这个小的电流信号与插件设定的电流值进行比较。当电流大过允许值时。保护器就会认为主回路有短路现象，便驱动2、5脚输出电源，使直流继电器J吸合，切断主回路。同时驱动相应的指示灯亮。

漏电保护：
漏电保护分为两种情况，一种是在开关没有吸合之前，线路有漏电现象，这时漏电指示灯亮，开关不能吸合。这个称之为漏电闭锁。4、12、13、14这四个引脚是漏电闭锁检测回路。

漏电闭锁的检漏回路是这样的：从插件的4脚——常闭点CJ5——接线线——大地，如果这是Za、Zb或Zc任意一相有接地故障，则Za（或Zb、Zc）与大地是相通的，回路沿着大地——故障点——Za（Zb、Zc）插件的12或13、14脚进入插件。为插件的检漏提供了回路。保护插件就会动作，使直流继电器J吸合，切断CJ的控制回路，使CJ不能吸合。

如果Za、Zb、Zc没有接地现象，检漏回路从插件4脚——常闭点CJ5——接地线——大地，然后就不通了。检漏回路无法形成通路，保护插件不动作。

另一种情况是，开关在运行中，出现漏电现象。这时就有11、12、13、14这四个脚来完成这个检测任务。这时的检漏回路为：插件11脚——大地（如果Za、Zb、Zc有接地现象）——Za、或Zb、Zc——插件12、或13、14脚。插件检漏形成回路。保护插件动作。

通过上面两种情况的分析说明了，只要Za、Zb、Zc有接地现象，就会为插件的检漏提供回路，没有接地现象，插件的检漏就形不成回路。所以我们就利用了这一点，在开关正常使用期间对漏电保护功进行检查。确定其保护功能正常，防止保护器坏了还不知道，万一发生漏电时，起不到保护作用。

漏电试验就要由12、13、14、15这四个脚来完成这个任务了。按下试验按钮TA（这个按钮既是停止按钮，也是试验按钮）检漏回路从4脚——CJ5——主接地极——大地——辅助接地极——TA3——插件15脚。形成检漏回路，对保护插件的好坏进行检测。
